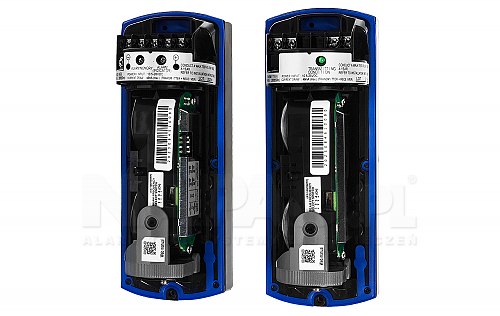

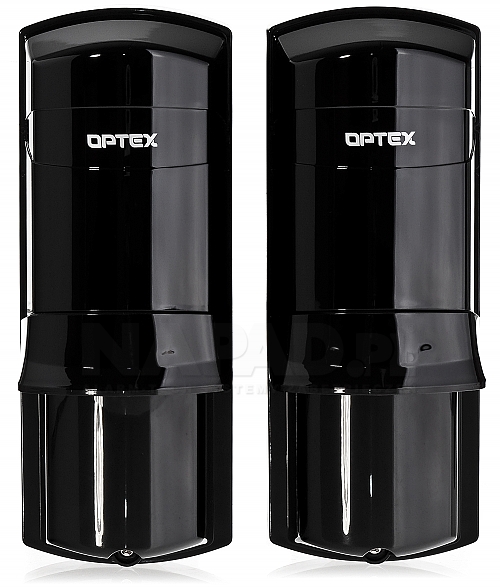

Bariera podczerwieni AX-200TF (BE)
Zewnętrzna bariera podczerwieni krótkiego zasięgu AX 200 TF (BE)
- liczba wiązek: 2
- maksymalny zasięg detekcji: 60m
- maksymalny zasięg interferencji: 600m
- zmienna częstotliwość modulacji wiązek: 4 kanały
- czas przerwania wiązek: 50, 100, 250, 500ms
- wyjście sygnalizacji zakłóceń środowiskowych D.Q.
- montaż ścienny lub na słupku, obudowa typu "wieża"
- dodatkowe złącze sabotażu otwarcia
- stopień szczelności obudowy: IP65
- zasilanie: 10.5 ~ 28V
- pobór prądu (nadajnik + odbiornik): 48mA (nadajnik: 10mA + odbiornik 38mA)
- czas trwania alarmu: 2s
- wyjście alarmowe: wybór N.C. lub N.O. 28V= 0.2A maks.
- styk sabotażowy: N.C. otwarty po zdjęciu obudowy 28V= 0.2A maks.
- temperatura pracy: -35ºC ~ +60ºC, zaleca się stosowanie podgrzewacza (HU-3)
- wilgotność: do 95% maks.
- zakres regulacji głowicy: +/- 90º w poziomie, +/- 5º w pionie
- masa (nadajnik+odbiornik): 700g
- wymiary (wysokość x szerokość x długość): 170 x 65 x 69.5mm
- wskaźnik zestrojenia wiązek
- układ sygnalizujący zakłócenia środowiskowe (wyjście D.Q.)
- konstrukcja obudowy zabezpieczające przez szronem i osiadaniem rosy
- gwarancja: 5 lat
Bariera Optex AX-200TF z funkcją zmiany częstotliwości należy do serii kompaktowych barier krótkiego zasięgu z funkcją zmiany częstotliwości modulacji wiązek podczerwieni. Funkcja zmiany częstotliwości modulacji wiązek zapobiega negatywnym efektom nakładania się wiązek o tych samych parametrach w konfiguracji wielu czujek pracujących na długich odcinkach lub w przypadku instalacji barier jedna nad drugą.
Seria barier z których wywodzi się AX-200TF posiada wysoce trwała obudowę IP65, która chroni ją przed wnikaniem wody, kurzu i insektów do środka urządzenia. Starannie zaprojektowana optyka redukuje możliwość występowania fałszywych alarmów spowodowanych przypadkowym przerwaniem wiązek przez np. spadające liście lub inne przedmioty niesione wiatrem. Powyższe cechy gwarantują niezawodność nawet w niesprzyjających warunkach środowiskowych.
Wysoka odporność na skutki wyładowań atmosferycznych i przepięć
Wyładowania atmosferyczne stwarzają nieustanne problemy dla zewnętrznych urządzeń elektrycznych i elektronicznych. Istnieją dwa typy wyładowań atmosferycznych: wyładowania bezpośrednie i wyładowania pośrednie indukcyjne. Podczas wyładowania bezpośredniego, porcja energii jest tak wielka, iż nie istnieje sposób ochrony urządzeń elektrycznych od zniszczenia. Natomiast wyładowania pośrednie indukcyjne, mogą być spowodowane przemieszczeniami ładunków elektrycznych w chmurach, bądź wyładowaniami ładunków elektrycznych do ziemi w pobliżu instalacji. Każda z tych przyczyn może powodować indukowanie się wysokich potencjałów elektrycznych w okablowaniu systemu. W tym wypadku, istnieje jednak możliwość ochrony urządzeń przed skutkami wyładowań, np. instalując zabezpieczenia przeciwprzepięciowe.
Bariery serii AX są odporne na skutki wyładowań atmosferycznych oraz przepięć sięgających 14kV, nie doznając przy tym uszczerbku w funkcjonowaniu urządzenia (maksymalny poziom wyładowań 14kV użyty podczas testów wg. IEC-801-5).
Skuteczna detekcja nawet przy 99% tłumienia wiązki
Bariery dwu i czterowiązkowe wymagają jednoczesnego przerwania wszystkich wiązek czujki w celu wywołania alarmu. Takie rozwiązanie redukuje występowanie „fałszywych alarmów" spowodowanych przypadkowym przerwaniem którejkolwiek z wiązek przez np. spadające liście lub małe zwierzęta. Niezawodność tego typu czujek zależy w znacznej mierze od jakości układów optycznych formujących wiązki oraz ich pozycjonowania względem siebie tak, aby mogły być przerwane jednocześnie tylko przez człowieka. Ilość wiązek IR nie odgrywa większego znaczenia dla pojedynczych czujek, gdyż w obu przypadkach alarm generowany jest przez przerwanie wszystkich wiązek obiektem o podobnych wymiarach. Zwiększanie ilości wiązek rozprasza jedynie energię tworząc większe wiązki, które w trudnych warunkach atmosferycznych mogą znacznie łatwiej generować „fałszywe alarmy" niż wiązki bardziej skupione.
Układ automatycznej regulacji wzmocnienia i optymalizacji wiązki
Obwód A.G.C. monitoruje stopniowe zmiany natężenia sygnału wiązki podczerwieni powodowane zmiennymi warunkami atmosferycznymi. W przypadku spadku natężenia sygnału wiązki, układ dopasowuje czułość bariery do występujących warunków atmosferycznych, co pozwala na stabilną pracę urządzenia.
Wysoki stopień ochrony obudowy
Materiały używane podczas produkcji urządzeń spełniają liczne międzynarodowe standardy jakościowe. Nie jest niespodzianką, że produkty firmy należą do elity pod względem jakości i niezawodności działania. Dotyczy to również obudów a ich stopień ochronności IP (Ingress Protection) jest jednym z czynników zapewniających długą żywotność czujek OPTEX. Testy stopnia ochrony IP wszystkich urządzeń firmy Optex przeprowadzane przeprowadzone zgodnie ze standardem IEC529.
Regulowany czas reakcji
Dzięki zastosowaniu stopniowej regulacji czasu przerwania wiązek niezbędnego do wywołania alarmu, czujki uzyskały bardzo elastyczne narzędzie dostosowania czułości do wymagań instalacji. Takie rozwiązanie redukuje ilość „fałszywych alarmów" spowodowanych przez przypadkowe, chwilowe naruszenia wiązek przez np. spadające liście, elementy niesione przez wiatr, ruchy ptaków bądź zwierząt w obrębie chronionego obszaru. Jeśli natomiast czas przerwania wiązki zostanie ustawiony na zbyt długi, poruszający się z dużą prędkością intruz będzie w stanie przedostać się przez barierę niezauważony. Dlatego należy z uwagą przeanalizować potencjalne próby forsowania zabezpieczeń i dostosować ustawienia czujek do wymagań instalacji. Po wykonaniu stosownych regulacji, zalecany jest test ochrony bariery.

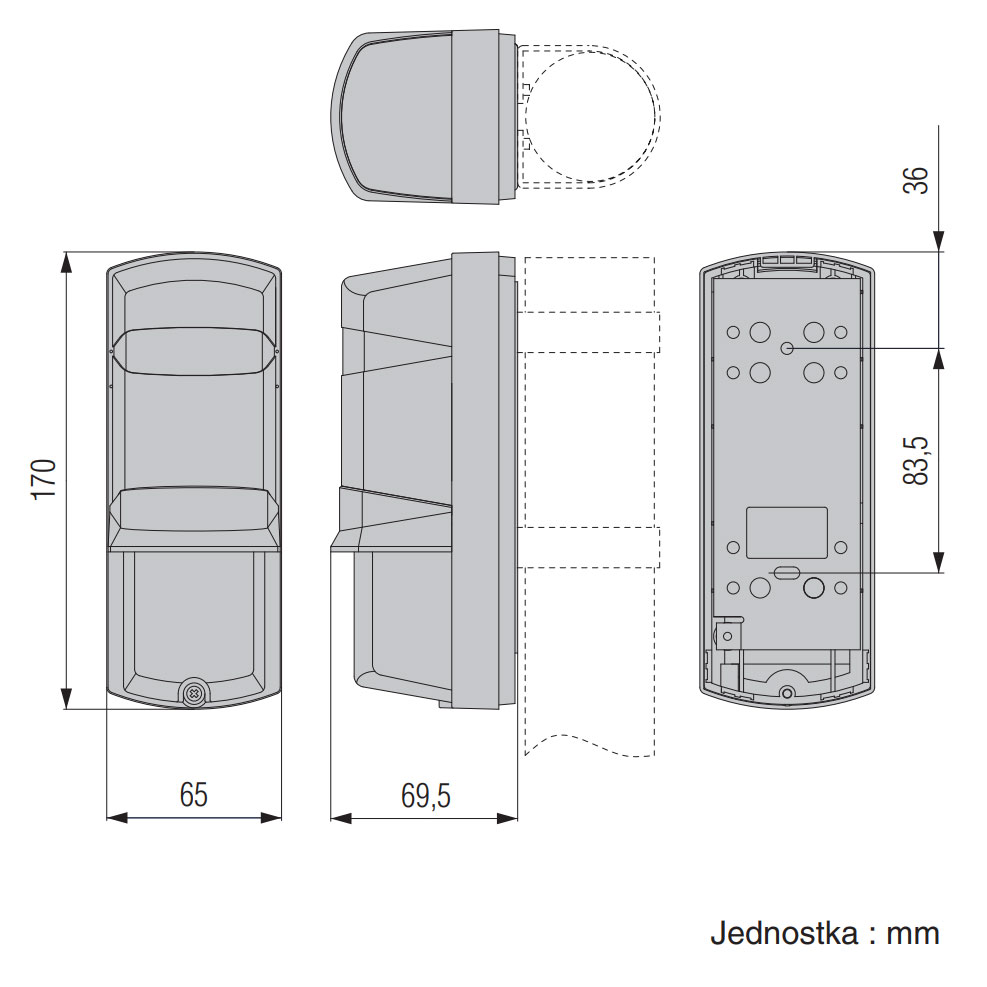

Dimensions
