DH VTNS2003B-2 - Moduł kontrolera do rozbudowanego systemu 2-żyłowego (2-Wire)
- element centralny w systemie 2-przewodowym (2-Wire)
- interfejs:

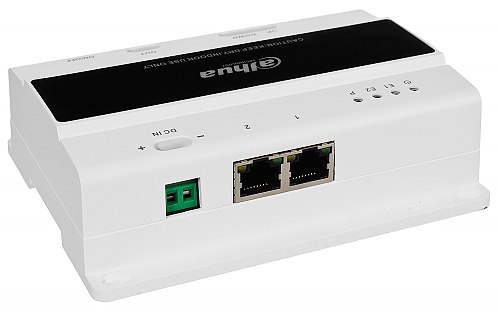

- 2x Ethernet, RJ-45 (10/100Mbps)
- 1x port DAHUA 2-Wire OUT (dla monitorów / stacji bramowych)
- 2x port DAHUA 2-Wire UP/DOWN (łączenie kaskadowe)
- możliwość połączenia kaskadowego (maks. 10 kontrolerów)
- możliwość przesyłu transmisji sygnału i zasilania
- montaż: natynkowy lyb szyna DIN
- zasilanie: DC 48V (brak zasilacza)
- wymiary: 131.1x40x103mm (szer./dł./wys.)
- gwarancja: 36 miesięcy

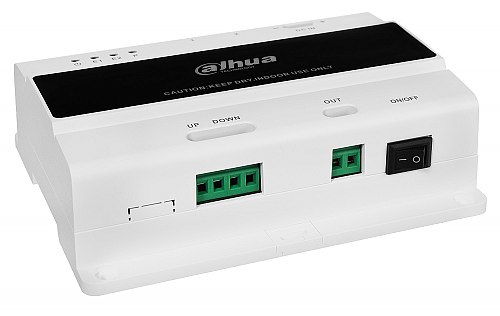

Kontroler 2-Wire

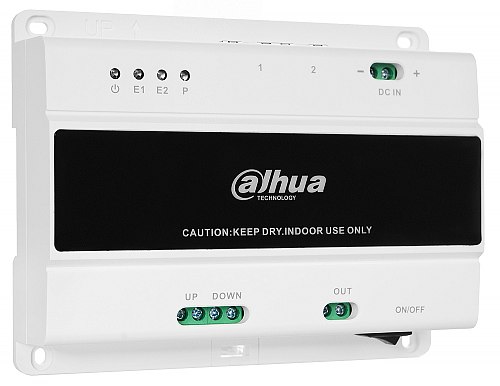

VTNS2003B2 to nowoczesny kontroler, dedykowany do współpracy z wideodomofonami oraz panelami w standardzie DAHUA 2-Wire (2 żyły). Urządzenie stanowi jako punkt centralny systemu i umożliwia rozbudowę go o funkcje IP.

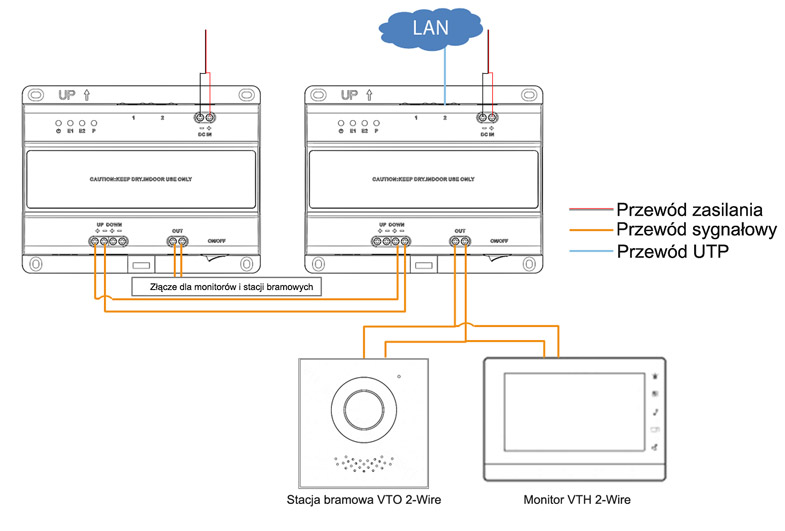

Kontroler VTNS2003B2 został wyposażony w terminal 2-żyłowy wykorzystywany do podłączenia maksymalnie 20 monitorów i 2 paneli bramowych systemu 2-Wire. Złącze posiada możliwość przesyłu transmisji sygnału oraz zasilania. Dodatkowo kontroler 2-Wire umożliwia podłączenie całego systemu do sieci LAN poprzez port RJ45. Ponadto switch wyposażony został w dodatkowe wyjścia magistrali służące do kaskadowego połączenia (maks. 10 takich urządzeń)
Wideodomofony 2-Wire Dahua

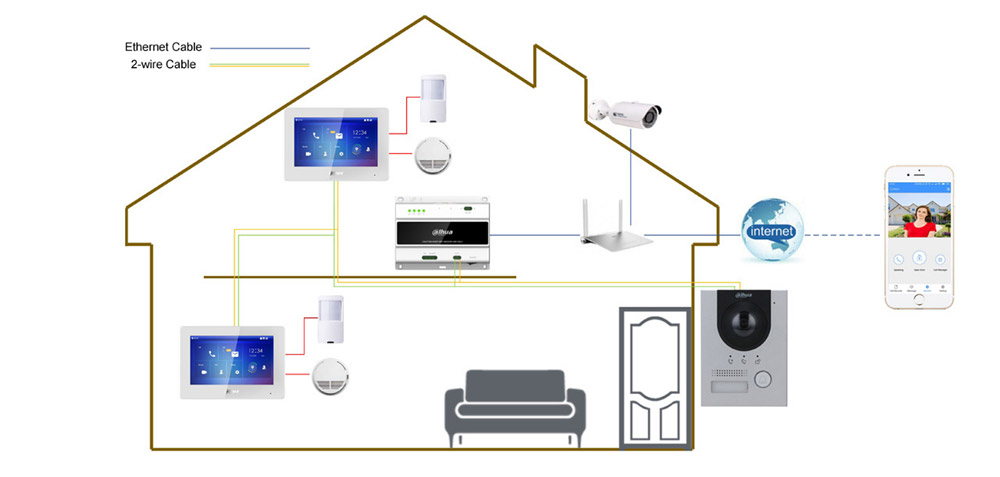

2-żyłowy system wideodomofonowy, wielorodzinny Dahua obejmuje zarówno wewnętrzne, jak i zewnętrzne stacje wideodomofonowe, wykorzystujące tylko jedną parę przewodów na transmisję danych i zasilania. 2-przewodowe monitory mają dostęp do Internetu przy użyciu specjalnego konwertera. System adaptuje się do instalacji wieloprzewodowej w sposób łatwy zachowując wszystkie cyfrowe funkcje. System jest zaprojektowany, aby zastąpić istniejący analogowy system i zamienić go na w pełni cyfrowy IP.
Oprogramowanie
Firma Dahua Technology w celu usprawnienia obsługi swoich produktów oferuje także darmowe lub płatne pakiety programów przeznaczonych zarówno dla Instalatorów, firm jak i użytkowników domowych.
Dahua ToolBox
Dahua ToolBox stanowi platformę dystrybucji wszelkiego rodzaju aplikacji (np. Smart PSS, ConfigTool, itp.) dzięki którym można w prosty sposób konfigurować sprzęt, aktualizować go czy też ogólnie zarządzać systemem CCTV lokalnym i zdalnym. Najnowsza wersja platformy Dahua ToolBox dostępna ze strony Producenta.

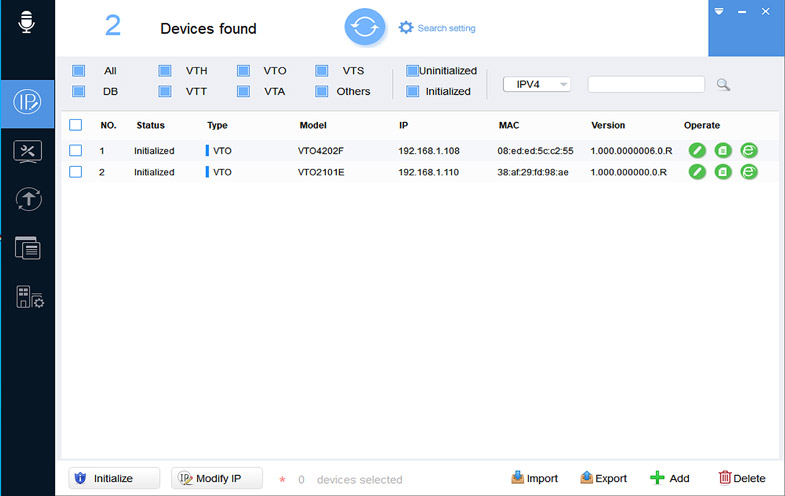

VDPConfig
VDPConfig to prosta w obsłudze aplikacja, wykorzystywana do wyszukiwania, konfiguracji i aktualizacji urządzeń wideodomofonowych marki Dahua. Jedną z istotnych funkcji programu jest modyfikacja haseł dostępu oraz ich resetowanie. VDPConfig w szybki sposób znajduje stacje bramowe i monitory w podsieci za pomocą adresu MAC.
Oprogramowanie Smart PSS
Firma Dahua z myślą o użytkownika komputerów osobistych PC oraz MAC stworzyła oprogramowanie Smart PSS do kreacji i personalizacji własnego systemu obserwacji. Smart PSS może współpracować aż 256 urządzeniami i oprócz wyświetlania obrazu na żywo, czy odtwarzania nagrań pozwala na pracę wielomonitorową, obsługę e-map i e-PTZ, obsługę analityki wizyjnej oraz opcji detekcji twarzy czy zaawansowane wyszukiwanie poszczególnych zdarzeń.
DSS Express
DSS Express to łatwy w użyciu system VMS do instalacji na komputerze PC / serwerze. Oprogramowanie wykorzystywane jest do spełnienia podstawowych wymagania dotyczących obsługi i nadzoru wideo w systemach telewizji przemysłowej CCTV. DSS Express może być łatwo rozszerzony o licencję, dostarczając operatorowi zapewnienie rozwiązań z kontrolą dostępu, systemami VDP i urządzeniami alarmowymi. Program DSS Express stanowi idealne rozwiązanie dla małych i średniej wielkości projektów.
DSS Pro
DSS Pro to wydajny, elastyczny, skalowalny i wysoce niezawodny system centralnego zarządzania. Dzięki architekturze klient-serwer pozwalającej na integrację z wieloma systemami nadzoru, DSS Pro zapewnia centralne zarządzanie, wymianę informacji, wygodne połączenia i współpracę wielu usług. Umożliwia zarządzanie urządzeniami, alarmami oraz uprawnieniami użytkowników. Udostępnia funkcje magazynowania danych, obsługę ścian wizyjnych, map oraz zaawansowane funkcje.
DMSS
DMSS to aplikacja przeznaczona do podglądu obrazu z kamer oraz do zarządzania rejestratorami marki Dahua na smartfonach oraz tabletach. Program pozwala na zdalną obsługę urządzeń (rejestratory, kamery), podgląd obrazu, zdalną kontrolę PTZ, obsługę audio, robienie zdjęć (snapshot - zrzuty obrazu) czy nagrywanie - nagrań z monitoringu itd.
DSS Mobile
DSS Mobile2 to oprogramowanie przeznaczone do nadzoru dziedzinie bezpieczeństwa, we współpracy z platformą Dahua DSS. Posiada przyjazny dla użytkownika interfejs oraz oferuje płynną wideo gra doświadczenie, obsługuje dotyk wielopunktowy i rozpoznawanie gestów, umożliwia podgląd w czasie rzeczywistym, odtwarzanie, sterowanie PTZ, e-mapy itd.
Specification
| Główne | |
|---|---|
| Standard pracy | Dahua 2-Wire (2-przewodowa) |
| Obsługa | Przewód 2-żyłowy/4-żyłowy: do 20 monitorów 2-Wire, do 2 stacji bramowych 2-Wire Przewód UTP/FTP: do 12 monitorów 2-Wire, do 2 stacji bramowych 2-Wire |
| Zasięg instalacji | Przewód 2-żyłowy/4-żyłowy: od kontrolera do monitora / stacji bramowej (maks. 50m), od kontrolera do kontrolera - łączenie kaskadowe (maks. 50m) Przewód UTP/FTP: od kontrolera do monitora / stacji bramowej (maks. 30m), od kontrolera do kontrolera - łączenie kaskadowe (maks. 50m) |
| Liczba kontrolerów w kaskadzie | Maks. 10 |
| Sygnalizacja stanu pracy | 4 diody LED |
| Interfejs | |
| Ethernet | 2x RJ45 10/100Mbps |
| 2-Wire | 1x złącze terminalowe, śrubowe (OUT) - do podłączenia monitorów / stacji bramowych |
| 2-Wire cascade | 2x złącze terminalowe, śrubowe (UP + / - , DOWN + / -) - do połączenia kaskadowego |
| Zasilanie | 1x złącze terminalowe, śrubowe (DC IN) |
| Pozostałe | |
| Certyfikaty | CE, FCC, UL 2021-01-20 |
| Materiał obudowy | Tworzywo PC + ABS |
| Montaż | Natynkowy lub szyna DIN |
| Zasilanie | DC 48V, 1A~3A (brak zasilacza) |
| Pobór mocy | Maks. 15W (KIT) |
| Wilgotność | 10% ~ 95% (bez kondensacji) |
| Temperatura pracy | -10°C ~ +55°C (+14°F ~ +131°F) |
| Waga | 250g (0.55Ib) |

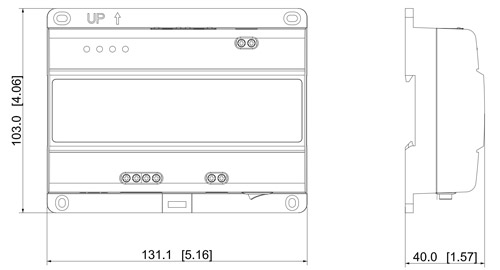

| Wymiary (szer./dł./wys.) | 131.1x40x103mm |
| Gwarancja | 36 miesięcy |
Do pobrania
Pobierz na swój dysk dokumenty w wersji cyfrowej
Pliki do pobrania dla VTNS2003B-2 - kontroler 2-Wire
| Documents to download | ||||
|---|---|---|---|---|
| Instrukcja instalacji kontrolera [EN] | User manuals | 1.0 MB | Download | |
| Instrukcja obsługi DSS Express v1.0.3 [EN] | User manuals | 20.4 MB | Download | |
| Instrukcja obsługi kontrolera [EN] | User manuals | 397.0 KB | Download | |
| Karta katalogowa kontrolera [EN] | Data sheets | 419.5 KB | Download | |
| Broszura informacyjna 2-Wire [EN] | Other | 1.0 MB | Download | |
| Dahua - warunki gwarancji [PL] | Other | 486.1 KB | Download | |
