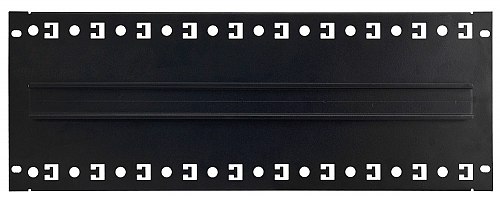

Blacha montażowa 4U z szyną DIN RADIN

Product code: 4052

GTIN: 5901643199005

Blacha montażowa Pulsar 4U z szyną DIN-TH35-24xS do szaf RACK 19″

szerokość szyny: TH35 440mm (24x1S)
rozmiar: 4U
standard: rack 19"
mocowanie: czteropunktowe doczołowe
kolor: czarny (RAL9005)
zawiera zestaw montażowy (4x koszyczek ze śrubą M6 i podkładką)

współpraca: uniwersalna 19"
wykonanie: blacha DC01, grubość 1mm
wymiary: 483x178x15mm (szer./wys./dł.)
waga: 1.06kg
gwarancja: 24 miesiące

Blacha montażowa 4U z szyną DIN RADIN

Product code: 4052

GTIN: 5901643199005

€ 22,49

€ 18,29 net

Quantity

pcs.

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Pulsar RADIN to uniwersalna blacha montażowa z szyną DIN, przystosowana do montażu urządzeń na szynie TH35 w tylnej części szaf RACK 19”. Połączenie szyny wraz z blachą gwarantuje sztywne zamontowanie urządzenia na szynie włącznie z możliwością przymocowania kabli zasilających/sygnałowych do płyty montażowej. Blacha montażowa 4U wyposażona jest w 4 śruby M6 z koszykami. Produkt RADIN marki Pulsar stanowi ekonomiczną alternatywę dla obudów ARADIN1, ARADIN2, ARADIN3 montowanych w 19-calowych szafach typu rack.

Blacha montażowa RADIN do szafy Rack 19 - przykład konfiguracji.

Przykład mocowania urządzeń i przewodów

Blacha RADIN z zamontowanymi urządzeniami na szynie Th35 i poprowadzonymi przewodami - przykład konfiguracji.

Blacha montażowa z wprowadzonymi przewodami - przykład konfiguracji.

Specification

Główne
Wymiary (szer./wys./gł.)	Montażowe: szafa Rack 19", 4U Zewnętrzne: 483x178x15 [+/-2mm]
Waga	Netto: 1,06kg [+/-0.1kg] Brutto: 1,12kg [+/-0.1kg]
Wykonanie	Blacha DC01, grubość 1mm, RAL9005 (czarna) + szyna TH35
Zastosowanie	Do wewnątrz
Mocowanie	Czteropunktowe doczołowe do profili RACK
Cechy	Szerokość szyny DIN: 24x1S
Akcesoria	W komplecie 4 śruby M6 + koszyki
Gwarancja	24 miesiące

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla Blacha montażowa 4U z szyną DIN RADIN

Download all

Documents to download
	Karta katalogowa v.1.0/I [PL]	Data sheets	220.9 KB	Download

Dimensions

Ask a question about this product

Information

Dane GPSR dla Blacha montażowa 4U z szyną DIN RADIN

Producent / Osoba odpowiedzialna w UE

Nazwa: Pulsar K. Bogusz sp.j.
Adres: Siedlec 150, 32-744 Łapczyca, Polska
E-mail kontaktowy ws. GPSR: biuro@pulsar.pl


Pulsar - Ogólne Warunki Gwarancji	286.8 KB	Download
Pulsar - Informacja o stosowaniu wyrobu	556.8 KB	Download
Instrukcja bezpieczeństwa użytkowania produktu Blacha montażowa 4U z szyną DIN RADIN	3.5 KB	Download

Poniższa lista ostrzeżeń dotyczących bezpieczeństwa użytkowania produktu oparta jest o wymagania Rozporządzenia (UE) 2023/988 (GPSR). Naszym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami wynikającymi z nieodpowiedniego użytkowania. Informacje przedstawione są w prosty sposób by były zrozumiałe i przejrzyste dla wszystkich użytkowników, w tym również dla osób starszych oraz osób z ograniczeniami ruchowymi.

Instrukcja bezpieczeństwa użytkowania produktu Blacha montażowa 4U z szyną DIN RADIN

Bezpieczeństwo montażu i instalacji
- Przed montażem upewnij się, że szyna DIN lub obudowa jest kompatybilna ze standardem Rack 19" oraz z wymiarami szafy.
- Zawsze stosuj kompletny zestaw montażowy dostarczony przez producenta, w tym śruby i podkładki, aby zapewnić stabilne i bezpieczne mocowanie.
- Montuj urządzenia na szynie DIN zgodnie z instrukcją producenta, unikając nadmiernego siłowania, które może uszkodzić elementy.
- Podczas montażu zachowaj ostrożność, aby nie uszkodzić powłoki antykorozyjnej oraz nie porysować powierzchni blachy.
- Nie montuj urządzeń na uszkodzonych lub zdeformowanych szynach lub obudowach.
Bezpieczeństwo użytkowania
- Nie przekraczaj maksymalnej nośności szyny DIN lub obudowy, aby uniknąć deformacji lub upadku urządzeń.
- Regularnie kontroluj stan mocowań i elementów montażowych, aby zapobiec poluzowaniu lub uszkodzeniu.
- Unikaj kontaktu z ostrymi krawędziami blachy, które mogą powodować skaleczenia – stosuj rękawice ochronne podczas montażu i serwisu.
- Nie dokonuj modyfikacji ani demontażu urządzeń montowanych na szynie DIN bez uprawnionego serwisu.
Bezpieczeństwo środowiskowe
- Szyny i obudowy przeznaczone są do użytku w suchych pomieszczeniach o kontrolowanej temperaturze i wilgotności.
- Unikaj instalacji w miejscach narażonych na bezpośrednie działanie wilgoci lub skraplanie się pary wodnej.
- Zapewnij odpowiednią wentylację w szafie Rack, aby uniknąć przegrzewania się zamontowanych urządzeń.
Konserwacja i czyszczenie
- Przed czyszczeniem lub konserwacją odłącz urządzenia od źródła zasilania oraz usuń je z szafy, jeśli to konieczne.
- Do czyszczenia używaj miękkiej, suchej szmatki. Nie stosuj środków chemicznych, które mogą uszkodzić powłokę lakierniczą lub powodować korozję.
- Regularnie sprawdzaj stan powłoki antykorozyjnej i w razie potrzeby zabezpieczaj uszkodzone miejsca odpowiednimi preparatami.
Prawidłowe usuwanie zużytego urządzenia
- Produkt należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami elektronicznymi i niebezpiecznymi.
Znaczenie stosowania się do ostrzeżeń
- Zastosowanie się do przedstawionych tu ostrzeżeń minimalizuje ryzyko uszkodzeń ciała, awarii urządzenia oraz strat materialnych wynikających z nieumiejętnego obchodzenia się produktem.
