RAWO7 - obudowa do szafy Rack 19"
Obudowa RACK Security 7U/150mm/17Ah do szaf RACK 19″ dwupoziomowa
- wysokość: 7U
- standard: rack 19"
- zastosowanie: CCTV, KD, SSWiN, RTV, LAN
- mocowanie: doczołowe (czteropunktowe)
- zabezpieczenie antysabotażowe
- miejsce na akumulator: 17Ah/12V
- centrale: SATEL, ROGER, DSC, TELMOR, PYRONIX, TEXECOM, RISCO, EBS, PARADOX, PULSAR
- zawiera zestaw montażowy
- wykonanie: blacha DC01, 1mm
- kolor: czarny (RAL9005)
- wymiary: 430×150×310mm (szer. / gł. / wys.)
- płyta montażowa (szer. / wys.):
- blacha: 350×268mm (I poziom)
- blacha uchylna: 400×262mm (II poziom)
- gwarancja: 24 miesiące

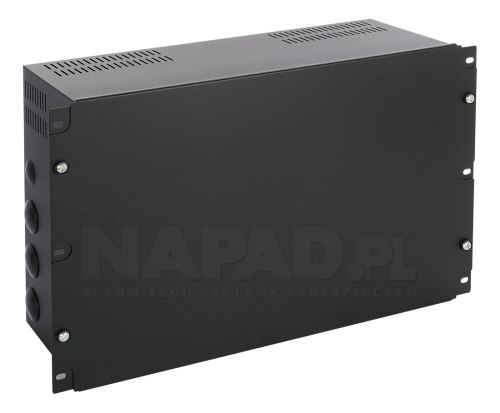

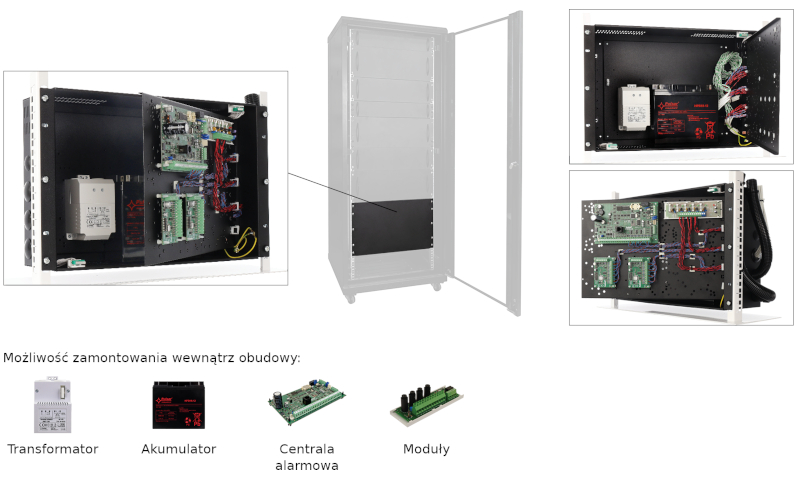

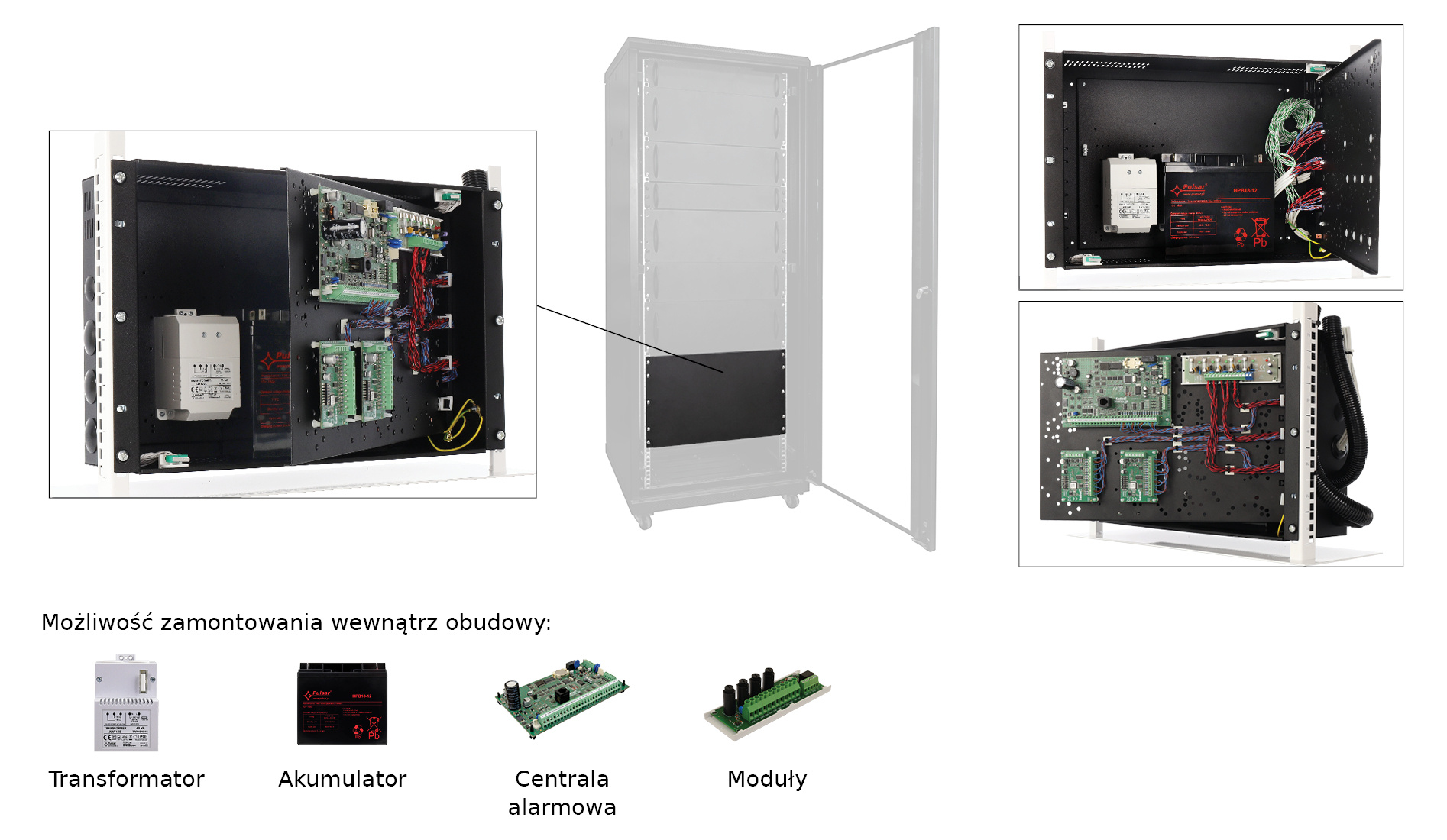

Pulsar RAWO7 to obudowa o praktycznej dwupoziomowej konstrukcji, która jest przystosowana do montażu centrali alarmowej wraz z modułami wejść / wyjść w szafach RACK-owych standard 19. Obudowa ta posiada demontowaną płytę montażową - I poziom oraz demontowaną uchylną blachę montażową - II poziom. Uniwersalność obudowy RAWO7 sprawia, iż może być ona wykorzystana jako element pomocniczy do integracji systemów CCTV, KD, SSWiN, RTV, LAN w szafach RACK19. W obudowie znajduje się miejsce na akumulator 17Ah/12V, zasilacz do zabudowy oraz transformator Pulsar. Na wyposażeniu RAWO 7 znajduje się 2x tamper otwarcia obudowy.
Cechy obudowy RACK Security Pulsar
Standard RACK 19″
Tamper otwarcia obudowy x2
Zawiasy ściągane
Przepusty
Blacha montażowa – do montażu transformatora + miejsce na akumulator
Blacha montażowa – uchylna
Obudowa z blachą montażową

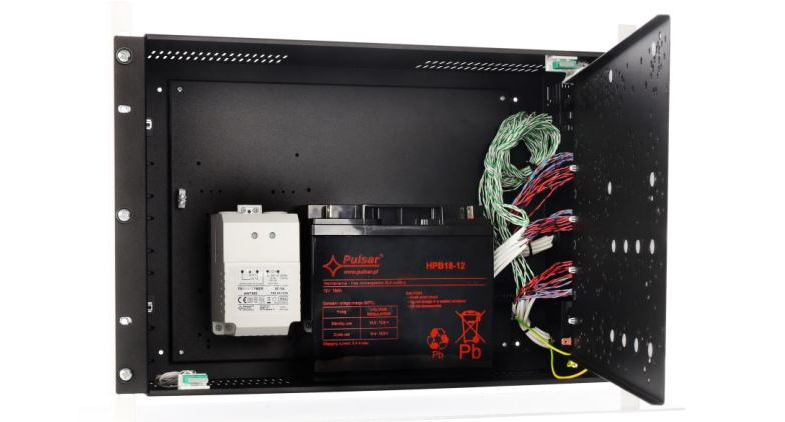

Obudowa Pulsar 7U/150mm/17Ah wyposażona jest w dwie blachy montażowe: dolną oraz uchylną (I i II poziom), przeznaczone do montażu modułów elektroniki, transformatorów lub zasilaczy.
Na płycie montażowej - poziom I znajduje się otworowanie pod transformator serii TRP/TRZ i zasilacze do zabudowy serii PS…/PSB…/PSG2… firmy Pulsar. W obudowie przewidziano miejsce na akumulator 17Ah/12V.

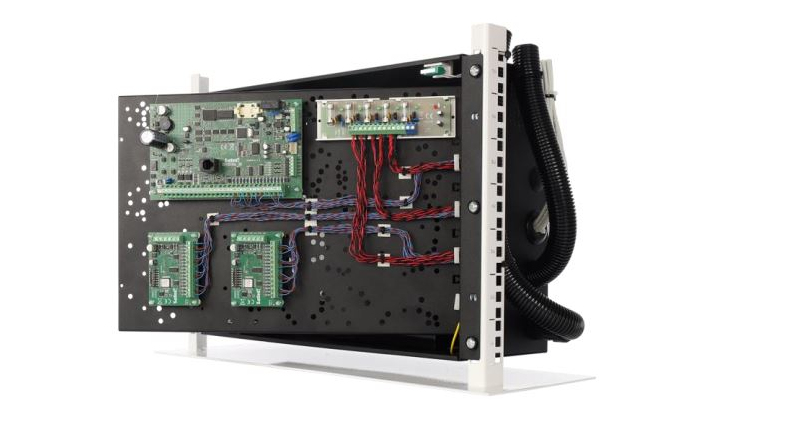

Uchylna blacha montażowa - poziom II
Na uchylnej blasze montażowej - poziom II przewidziano uniwersalne otworowanie pod centrale i moduły rozszerzeń firm: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, ROGER. Uchylna blacha posiada uchwyty do przymocowania przewodów sygnałowych.
Montaż obudowy do Szafy RACK 19"

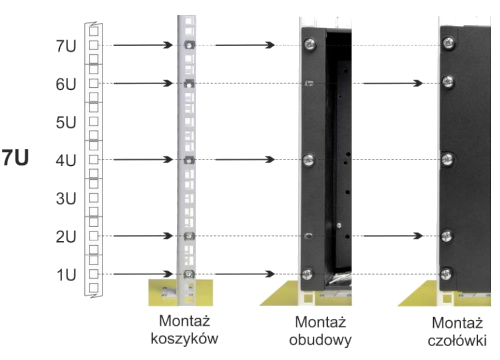

Do szafy RACK zamontować koszyki pod śruby M6 tak jak na rysunku poniżej. Śrubami M6 należy przymocować obudowę do profili RACK.
Przepusty kablowe
Przewody z instalacji wprowadzić można na trzy sposoby:
a. przez przepusty gumowe
b. z wykorzystaniem rur ochronnych MM019 / MM020
c. z wykorzystaniem dławic ARAP16P / ARAP21P i rur ochronnych MM019 / MM020
Akcesoria
Na potrzeby wprowadzenia okablowania do obudów jest możliwość wyposażenia rury ochronnej o dowolnej długości oraz dławnicy. Symbole Pulsar, pod którymi sugerowane są rury i dławnice:
- ARAP16P – dławnica prosta fi 16mm
- ARAP21P – dławnica prosta fi 21mm
- MM019 – rura ochronna o średnicy wewnętrznej ø16 / ø20 - przewód zasilający
- MM020 – rura ochronna o średnicy wewnętrznej ø21 / ø29 - przewód sygnałowy
Obudowa posiada po cztery otworowania (z każdej strony) do wprowadzenia przewodów. Wszystkie otwory mają zamontowane przepusty gumowe.
Montaż
Sposoby montażu urządzeń dedykowanych do obudowy
- DSC:
- (PC 1616, 1832, 1864, 4020) + 5x 5108 (4108, 5208, 5100, 4116)
(PC 5204, 5400, 5200, 5580, 4216, 4204) + 5x 5108 ( 4108, 5208, 5100, 4116)
- (PC 1616, 1832, 1864, 4020) + 5x 5108 (4108, 5208, 5100, 4116)
- PARADOX:
- (E55, E65, 728ULT, EVO48, EVO192, SP4000, SP5500, SP6000, SP7000) + 5x ZX8 (ZX4, APR3-HUB2)
- RISCO:
-
PRO24, 116, 128, 140 + 3x EZ16
PRO24, 116, 128, 140 + 4x E04 (EZ08, RP296 EPS)
-
PRO24, 116, 128, 140 + 3x EZ16
- SATEL:
- CA4V1, CA5, CA6
(VERSA 5, 10, 15, CA10) + 6x CA10E (CA64E, SM, MST1)
(INTEGRA 24, 32, 128) + 6x CA64E (SM) - Moduły: CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC,
VGM-16, SR, PTSA) + 4x CA64E (SM)
- CA4V1, CA5, CA6
- PYRONIX:
- MATRIX 424, 6, 816, 832, 832+
- TEXECOM:
- PREMIER 412, 816, 832, 48, 88, 168, 640
- TELMOR:
- TCA-824, 4x (TEX800, TMT1)
- ROGER:
- PR402, CPR 32-SE
- EBS:
- PX 202A
- PULSAR:
- 5x (MS1012, MSR1012, MSRK1012)
5x (MS2012, MSR2012, MSRK2012)
- 5x (MS1012, MSR1012, MSRK1012)
- ROEL:
- SIGMA 6 / SIGMA 12 / CERBER
- CROW:
- RUNNER 4/8

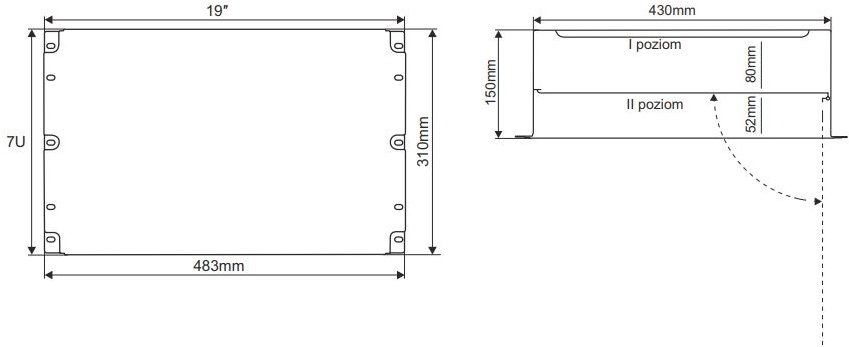

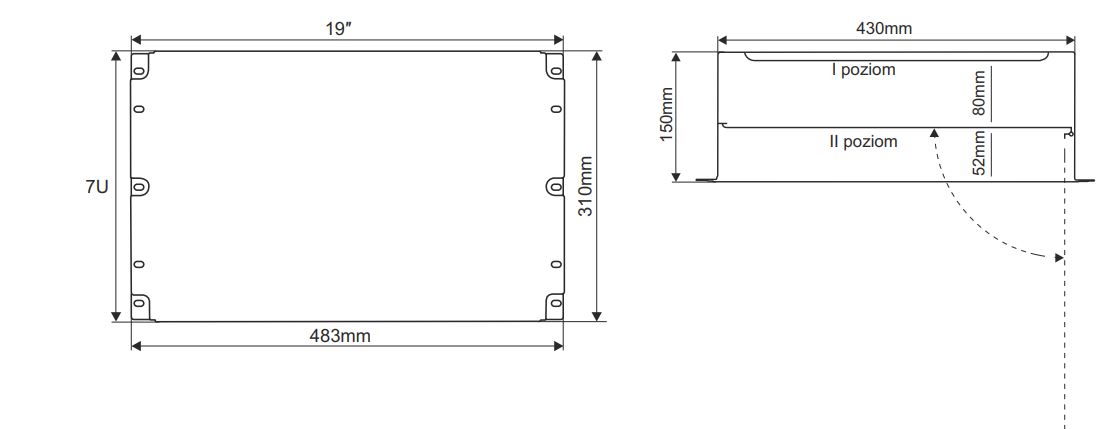

Dimensions
