EXT-POE4-OTD - zewnętrzny extender PoE 5-port

Product code: 1911

GTIN: 5902135325674

out of stock

EXT-POE4-OTD - Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100m, umożliwia też podłączenie czterech urządzeń przy wykorzystaniu jednego przewodu

interfejs:
- 1x port RJ45 PoE IN 802af/at/bt (10/100Mbps, Auto MDI/MDX)
- 1x port RJ45 PoE OUT 802.3af/at/bt (10/100Mbps, Auto MDI/MDX)
- 3x port RJ45 PoE OUT 802.3af/at (10/100Mbps, Auto MDI/MDX)
moc modułu: do 50W
zasięg PoE: 100m
przełącznik trybu VLAN
sygnalizacja optyczna LED
montaż: wkręty montażowe

zabezpieczenie:
- przeciążeniowe OLP
- przeciwzwarciowe SCP
współpraca z przewodem UTP cat. 5/5e
pobór prądu: <20mA
waga: 180g
wymiary: 35x149x98mm (szer./wys./dł.)
gwarancja: 24 miesiące

EXT-POE4-OTD - zewnętrzny extender PoE 5-port

Product code: 1911

GTIN: 5902135325674

€ 19,68

€ 16,00 net

Ten produkt nie jest sprzedawany pojedynczo. Minimalna ilość aby zrealizować zamówienie to .

Notify when available

Product is not available in a chosen combination.

Przesyłka niestandardowa 30 zł netto. Darmowa dostawa dla koszyka powyżej 1000 zł netto

Extender EXT-POE4-OTD to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m. Extender jest zasilany ze switcha PoE lub innego urządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT 1 – 4, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE.

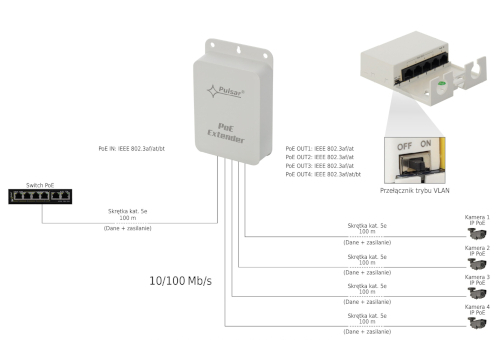

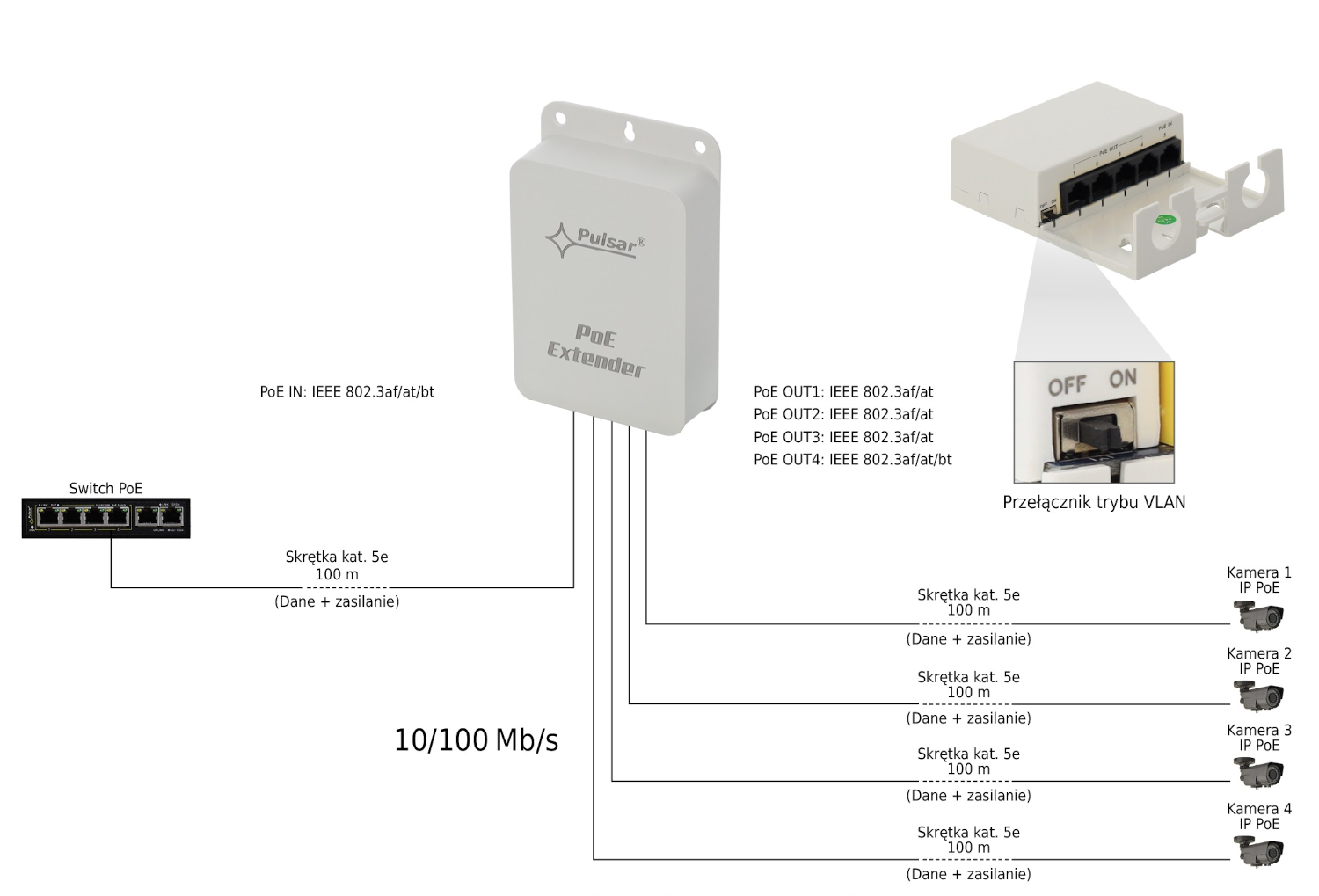

Rys.1 - Przykładowe zastosowanie

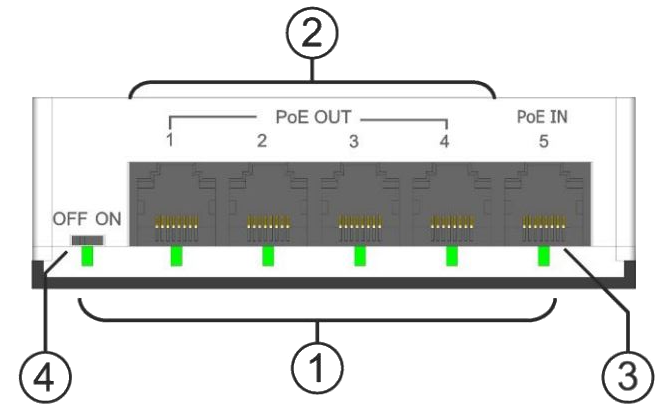

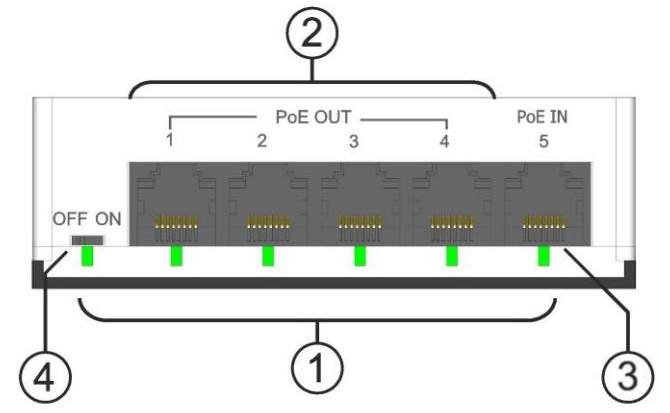

Opis elementów i złącz

Element nr	Opis
1	Sygnalizacja LED
2	PoE OUT 1 – 4 - porty wyjściowe
3	PoE IN-port wejściowy
4	Przełącznik trybu VLAN

Tryb VLAN

Extender wyposażony jest w przełącznik uaktywniający funkcję VLAN która izoluje porty PoE między sobą (komunikacja odbywa się pomiędzy portem PoE IN i poszczególnymi PoE OUT).

Specification

Główne
Zasilanie	Zgodne z 802.3af/at/bt (48 – 57 V DC)
Pobór prądu przez układy modułu	<20mA
Moc modułu	50W max.
Porty	5 portów 10/100 Mb/s (1 x PoE IN + 4 x PoE OUT) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX)
Napięcie wyjściowe	Port PoE OUT 4 - zgodne z 802.3af/at/bt Porty PoE OUT 1 – 3 - zgodne z 802.3af/at
Prąd wyjściowy	Port PoE OUT 4: 1A Porty PoE OUT 1 – 3: 0,5A/port (∑=1A max.)
Wejściowe pary zasilające PoE IN	1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
Wyjściowe pary zasilające PoE OUT 1 – 4	1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)
Zabezpieczenie przeciążeniowe OLP Zabezpieczenie przeciwzwarciowe SCP	105% ~ 150% znamionowego prądu wyjściowego, automatyczny powrót
Optyczna sygnalizacja pracy	Diody LED (zielone) Porty 1 – 5: Świeci - podłączone urzadzenie 10/100 Mb/s Pulsuje - transmisja danych Przełącznik VLAN: Nie świeci – tryb VLAN nie aktywny Świeci - tryb VLAN aktywny
Temperatura pracy	-10°C – 50°C
Mocowanie	Wkręty montażowe x2 (rozstaw 76mm)
Złącza: -wej/wyj. PoE	RJ45 8P8C
Waga	180g
Wymiary (szer./wys./dł.)	35x149x98 [+/- 2mm]

Do pobrania

Pobierz na swój dysk dokumenty w wersji cyfrowej

Pliki do pobrania dla EXT-POE4-OTD - zewnętrzny extender PoE 5-port

Download all


Instrukcja obsługi [PL]	User manuals	794.4 KB	Download
Deklaracja zgodności [PL / EN]	Certificates	255.8 KB	Download
Karta katalogowa [PL]	Data sheets	6.5 MB	Download

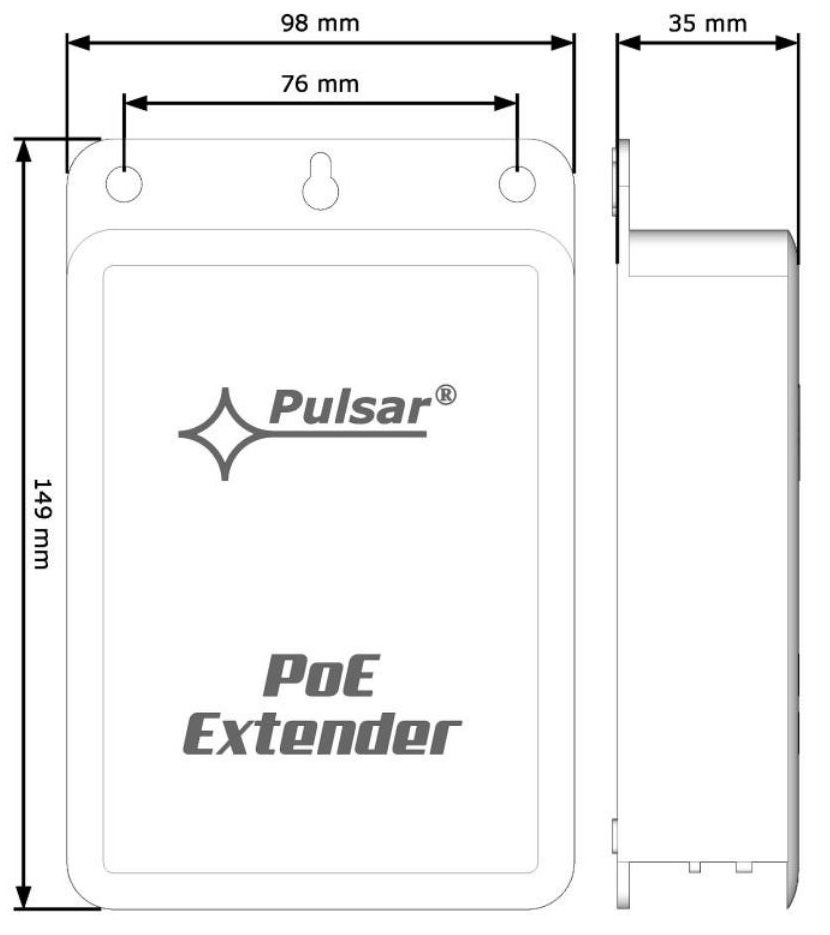

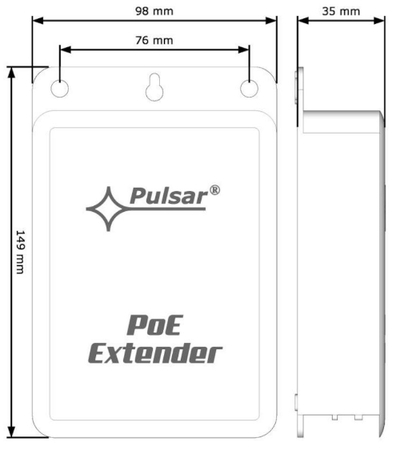

Dimensions
