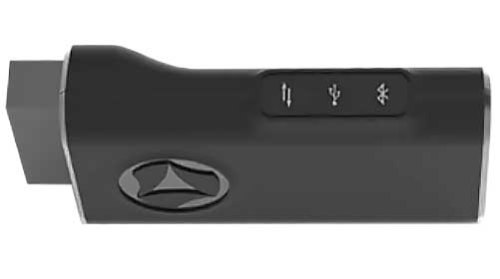

MINI-PROG-2 - moduł do programowania transmiterów i central
Akcesorium do programowania i monitorowania urządzeń EBS ze złączem IDC10
- moduł Bluetooth
- złącze USB-C
- złącze IDC10
- podświetlany panel
- wymiary: 52×25×14mm (dł. / szer. / wys.)
- waga: 12g
Czym jest programator MINI-PROG-2?
MINI-PROG-2 to kompaktowy programator marki EBS, który przeznaczony jest do kompleksowego konfigurowania i monitorowanie urządzeń producenta wyposażonych w złącze komunikacyjne w standardzie IDC10. Dużą zaletą programatora jest dostępność zarówno wbudowanego modułu Bluetooth, jak również dedykowanego złącza USB-C. Dzięki temu rozwiązaniu możliwa jest współpraca akcesorium z szerokim katalogiem urządzeń wyposażonych w obsługę technologię Bluetooth oraz tymi, które wspierają jedynie komunikację przez USB.
Czy programatorem można sterować przez aplikację?
Przy wykorzystaniu programatora MINI PROG 2 i dedykowanego oprogramowania EBS Config 2.0 realne jest szybkie i sprawne zaprogramowanie central i komunikatorów, jak również prowadzenie kontroli i monitorowanie stanu pracy urządzeń z poziomu komputera lub smartfona. Przemyślana konstrukcja programatora pozwala również na zasilenie akcesorium z poziomu urządzenia, do którego zostanie podłączony.
FAQ
Odpowiedzi na najczęściej zadawane pytania dotyczące tego produktu.
Służy do kompleksowego konfigurowania oraz monitorowania urządzeń marki EBS, które są wyposażone w złącze komunikacyjne w standardzie IDC10 (np. central i komunikatorów).
Programator posiada dwa główne interfejsy komunikacyjne: wbudowany moduł bezprzewodowy Bluetooth (Low Energy 5.0) oraz przewodowe złącze USB-C.
Urządzenie nie wymaga zewnętrznego zasilacza. Jest zasilane napięciem 3,3 V DC bezpośrednio z programowanego urządzenia, do którego podłącza się je za pomocą złącza IDC10.
Do zarządzania, programowania i monitorowania stanu pracy urządzeń przy pomocy MINI-PROG-2 dedykowane jest oprogramowanie o nazwie EBS Config 2.0.
Dzięki komunikacji po USB oraz Bluetooth, operacje programowania i monitoringu można przeprowadzać zarówno z poziomu komputera, jak i smartfona.
Za komunikację Bluetooth oraz USB odpowiada układ ESP32-S3-MINI-1-N8, którego producentem jest firma Espressif.
Zastosowany moduł klasyfikuje się jako urządzenie 2. klasy mocy Bluetooth, co pozwala na komunikację bezprzewodową w zasięgu do 10 metrów.
Urządzenie jest wyposażone we wbudowaną antenę typu PCB.
MINI-PROG-2 przystosowany jest do pracy w temperaturach od -10°C do +55°C, przy maksymalnej wilgotności powietrza na poziomie 93 ± 3%.
Specification
| Moduł Bluetooth | |
|---|---|
| Model | ESP32-S3-MINI-1-N8 |
| Producent | Espressif |
| Klasa | Klasa mocy Bluetooth 2 (10 metrów) |
| Zgodność | Bluetooth Low Energy (BLE) 5.0 |
| Zakres częstotliwości | 2402 ~ 2480 MHz |
| Kanały | 40 kanałów BLE (3 rozgłoszeniowe + 37 kanałów danych) |
| Odstęp międzykanałowy | 2 MHz |
| Częstotliwość nośna | Pasmo ISM 2,4 GHz |
| Modulacja | GFSK (Gaussian Frequency Shift Keying - Kluczowanie z gaussowską filtracją widma) |
| Moc nadawania | -24,0 ~ 20,0 dBm |
| Zakres sygnału odbieranego | -96,5 ~ 8 dBm przy 1 Mbps -103.5 ~ 8 dBm przy 125 Kbps -1008 dBm przy 500 Kbps |
| Antena | Wbudowana antena PCB |
| Moduł USB | |
| Model | ESP32-S3-MINI-1-N8 |
| Producent | Espressif |
| Połączenie z programowanym urządzeniem | Gniazdo żeńskie IDC10 |
| Inne | |
| Zasilanie | 3,3 V DC (z programowanego urządzenia poprzez złącze IDC10) |
| Połączenie z komputerem | Bezprzewodowe przez BLE Przewodowe przez gniazdo USB-C |
| Zakres temperatur pracy | -10 °C ~ +55 °C |
| Maksymalna wilgotność | 93 ± 3% |
| Wymiary (dł. / szer. / wys.) | 52 × 25 × 14 mm |
| Waga | 12 g |
Do pobrania
Pobierz na swój dysk dokumenty w wersji cyfrowej
Pliki do pobrania dla MINI-PROG-2 - moduł do programowania transmiterów i central
| Documents to download | ||||
|---|---|---|---|---|
| Instrukcja obsługi [PL / EN / etc.] | User manuals | 1.0 MB | Download | |
| Deklaracja zgodności [PL / EN] | Certificates | 80.5 KB | Download | |
| Karta katalogowa [EN] | Data sheets | 281.0 KB | Download | |
