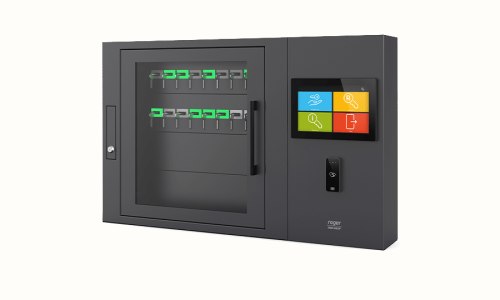

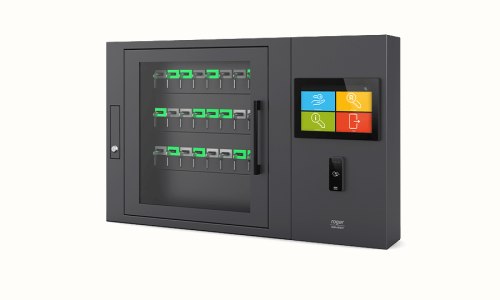

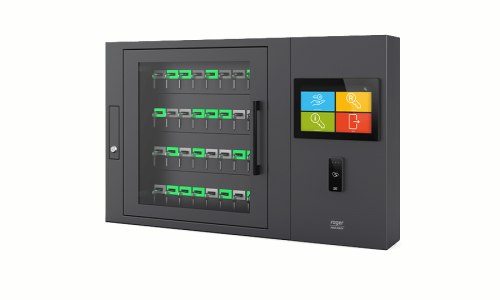

RKD32-SE-8 - elektroniczny depozytor kluczy z panelem sterującym
RKD32 - Depozytor kluczy jest systemem dystrybucji i monitorowania obiegu kluczy
- liczba gniazd na klucze: 32 / 24 / 16 / 8
- drzwi przeszklone
- praca autonomiczna lub w ramach systemu RACS 5
- graficzny panel dotykowy z ekranem 10"
- czytnik kart ISO/IEC 14443A MIFARE® Ultralight, Classic, Plus oraz DESFire EV1, EV2, EV3
- zarządzanie zdalne z poziomu przeglądarki internetowej lub oprogramowania systemu kontroli dostępu RACS 5 (aplikacja VISO)
- możliwość podłączenia zewnętrznego czytnika z interfejsem Wiegand lub RS485 Roger
- możliwość dołączenia 3 depozytorów rozszerzających RKD32EXT lub RKD24CT-EXT do depozytora głównego RKD32-SE
- mechaniczna blokada klucza w kieszeni
- wielopoziomowy system uprawnień dostępu do kluczy z uwzględnieniem harmonogramów czasowych
- ograniczenie ilości kluczy pobranych przez użytkownika
- podział kluczy na strefę wewnętrzną i zewnętrzną
- rezerwacja kluczy
- raportowanie działań użytkowników i obiegu kluczy
- odblokowanie awaryjne kluczy z poziomu panelu awaryjnego
- wykrywanie otwarcia drzwi depozytora lub obudowy depozytora (antysabotaż)
- integracja programowa w obcych systemach (pakiet SDK)
- obudowa metalowa w kolorze antracytowym (RAL7016)
- wbudowany zasilacz buforowy 230V AC
- trwałe zespolenie klucza z brelokiem bez stosowania plomb
- możliwość stosowania plomb łączących klucz z brelokiem
- bezstykowa identyfikacja i kontrola obecności klucza za pośrednictwem identyfikatora zbliżeniowego Mifare®
- opcja pobierania komisyjnego kluczy
- podwójny tryb identyfikacji Karta+PIN
- sygnalizacja przekroczenia czasu wypożyczenia klucza
- opcja szybkiego zwrotu klucza bez konieczności identyfikacji osoby zwracającej klucz
- tryb pracy ze stałym lub dowolnym miejscem na klucz
- raportowanie zdarzeń alarmowych przez email
- automatyczne wskazanie położenia klucza w depozytorze
- możliwość swobodnego dostępu do wszystkich kluczy w wybranych przedziałach czasu lub na żądanie (Tryb biurowy)
- generowanie i wysyłanie raportów
- odblokowanie awaryjne wszystkich kluczy za pośrednictwem sygnału zewnętrznego (np. z centrali ppoż.)
- miejsce na akumulator 18Ah
-
wymiary (wys./szer./gł.):
- RKD32-SE: 600x969x183mm
- RKD32EXT-EXT: 600x677x183mm
- waga
- RKD32-SE: 39kg
- RKD32EXT: 29,5kg
- gwarancja: 36 miesiące
Uwaga: Produkt jest sprzedawany obecnie w wersji 2.0. Depozytory w wersji 2.0 nie są kompatybilne z wcześniejszymi wersjami 1.x
Depozytor kluczy RKD32 jest elektromechanicznym systemem dystrybucji i monitorowania obiegu kluczy w obiekcie. Każdy klucz podlegający monitorowaniu jest trwale zespolony z brelokiem zawierającym unikalny identyfikator zbliżeniowy RFID. Zespolenie klucza z brelokiem jest dokonywane przez użytkownika systemu i nie wymaga specjalizowanego oprzyrządowania ani dodatkowych plomb. Klucze przechowywane są w kieszeniach z mechaniczną blokadą wyjęcia. Pobranie klucza możliwe jest wyłącznie przez uprawnionych użytkowników i w wybranych przedziałach czasu. Uprawnienia określają, które klucze i kiedy mogą być pobrane przez konkretnych użytkowników systemu. Klucze można podzielić na tzw. grupę wewnętrzną i zewnętrzną. Klucz z grupy wewnętrznej może być pobrany tylko wtedy, gdy użytkownik zwróci wszystkie wcześniej pobrane klucze z grupy zewnętrznej. Depozytor oferuje tzw. Tryb biurowy, w którym klucze można swobodnie pobierać i zwracać bez konieczności identyfikacji użytkownika. Klucze mogą być rezerwowane na wybrany okres. Dla każdego klucza możliwe jest określenie maksymalnego czasu wypożyczenia, a także czasu, do kiedy dany klucz powinien zostać zwrócony. W razie konieczności klucze mogą być odblokowane z poziomu panelu otwarcia awaryjnego, do którego dostęp blokowany jest tradycyjnym kluczem mechanicznym. System rejestruje zdarzenia a w szczególności czas pobrania i zwrotu klucza, a także osobę, która wykonała daną czynność.
Praca urządzenia w trybie autonomicznym lub sieciowym
Depozytory RKD32-SE mogą pracować w trybie autonomicznym lub sieciowym. W przypadku pracy w trybie sieciowym konfiguracja i monitorowanie obiegu kluczy jest wykonywane z poziomu oprogramowania systemu kontroli dostępu RACS 5 (Roger) a użytkownicy depozytora mogą posługiwać się tymi samymi identyfikatorami, co w systemie kontroli dostępu. W wariancie autonomicznym depozytor może być zarządzany z poziomu dotykowego panelu kontrolnego lub zdalnie, z poziomu przeglądarki internetowej. Dla celów integracji w obcych systemach oferowany jest pakiet oprogramowania SDK. Pakiet ten jest udostępniany na indywidualnych zasadach.

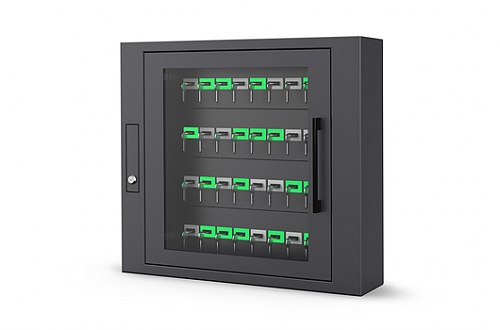

Depozytor kluczy Roger RKD32EXT, RKD32EXT-24, RKD32EXT-16, RKD32EXT-8 wymaga podłączenia do depozytora RKD32-SE
Rys.1 Zestaw 4 depozytorów ze wspólnym panelem kontrolnym.
Rys.2 - Ekran aplikacji webowej depozytora
Konfiguracja przez przeglądarkę
Istnieje możliwość zdalnej konfiguracji i obsługi depozytora przez przeglądarkę internetową. W tym celu konieczne jest ustawienie parametrów panelu opisanych w sekcji Ustawienia WWW. Komunikacja z depozytorem jest realizowana w sieci LAN. Konfiguracja parametrów sieciowych należy wykonać w ustawieniach systemu Android. Aby to wykonać należy wyjść z aplikacji RAACA za pomocą polecenia Wyjdź do launchera i przejść do ustawień systemowych. Podczas nawiązywania połączenia oprócz adresu IP depozytora konieczne jest dodatkowe wprowadzenie w polu przeglądarki wcześniej zdefiniowanego portu komunikacyjnego (domyślnie 8888). Jeżeli port jest blokowany przez zaporę lub program antywirusowy to należy zdefiniować wyjątek.
Uwaga: Obsługa depozytora przez przeglądarkę internetową podlega dodatkowemu licencjonowaniu. Wybierz polecenie Plik licencji by zweryfikować jakie licencje są wgrane do depozytora.
Współpraca z centralą alarmową
Depozytor jest wyposażony w czujniki antysabotażowe umożliwiające detekcję otwarcia obudowy. Stan otwarcia obudowy depozytora i/lub panelu są sygnalizowane na wyjściu tranzystorowym LCK4 modułu MCX4D. Ostrzeżenie o niedomknięciu drzwi jest sygnalizowane, gdy użytkownik zostanie wylogowany (ręcznie lub automatycznie w wyniku bezczynności) do ekranu startowego panelu. Ostrzeżenie jest generowane akustycznie na panelu dotykowym przez czas określony parametrem Czas sygnalizacji alarmu. Jeżeli po upłynięciu tego czasu drzwi nadal pozostają otwarte to aktywowane jest wyjście BELL4 modułu MCX4D na czas 3 min lub do momentu zamknięcia drzwi. Wyjście BELL4 jest bezzwłocznie aktywowane także w momencie siłowego otwarcia drzwi. Do wyjść LCK4 i BELL4 można podłączyć system alarmowy, syrenę lub inne urządzenie alarmowe.
Odblokowanie wszystkich kluczy z zewnętrznego systemu
W przypadku wystąpienia sytuacji awaryjnej depozytor może automatycznie zwolnić drzwi, odblokować klucze i umożliwiać pobieranie wszystkich kluczy przez dowolną osobę bez potrzeby identyfikacji. Aby uzyskać opisany efekt, linię wyjściową systemu alarmowego należy podłączyć do zacisku DR3 na module MCX4D depozytora. Ta długo jak linia wyjściowa jest wyzwolona, drzwi depozytora i breloki w slotach są odblokowane. Funkcjonalność dodatkowo wymaga załączenia opcji Obsługa alarmu pożarowego.
Zadania realizowane przez system RACS 5 |
|---|
| Kontrola dostępu do pomieszczeń i wind |
| Sterowanie systemem alarmowym z poziomu punktów logowania |
| Prezentacja stanu systemu alarmowego na punktach logowania |
| Realizacja elementów automatyki budynkowej |
| Monitorowanie pracy systemu w czasie rzeczywistym |
| Rejestracja zdarzeń w trakcie pracy systemu |
| Przygotowywanie danych wejściowych dla rozliczania czasu pracy |
| Dostęp do bazy danych systemu za pomocą interfejsu programowego |
Dimensions

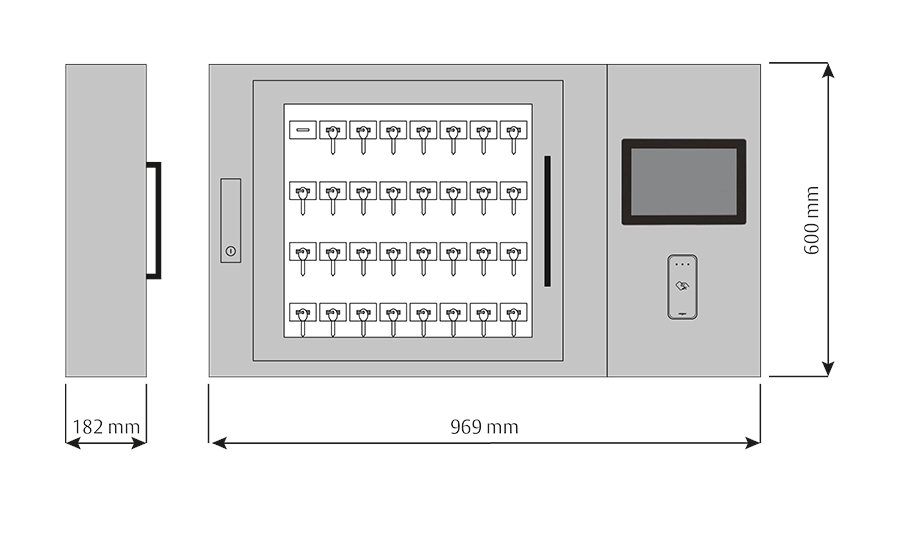

Wymiary RKD32-SE

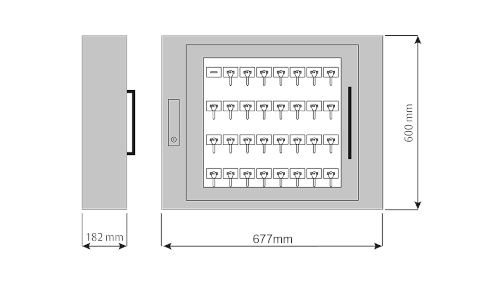

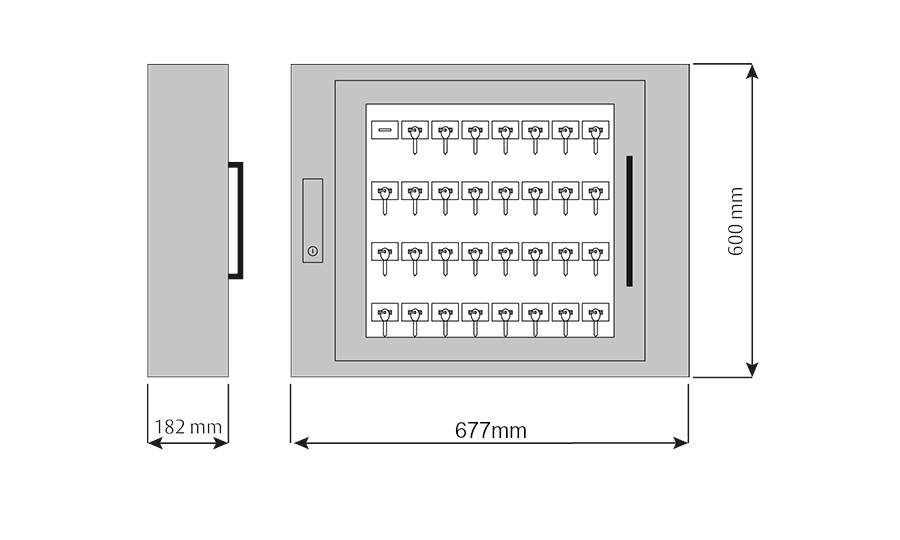

Wymiary RKD32EXT
