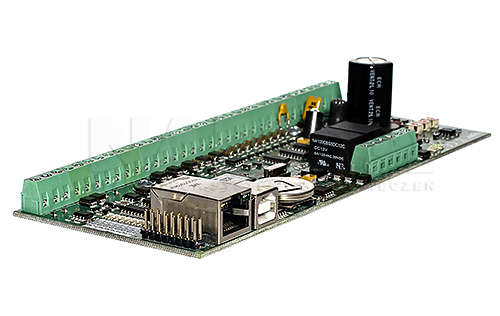

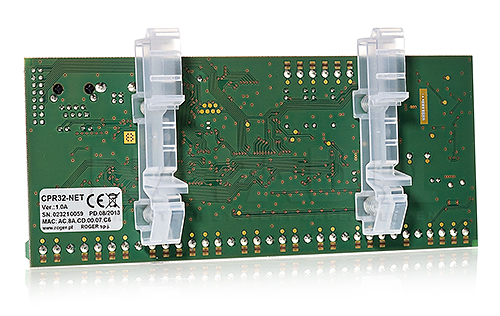

Centrala systemu kontroli dostępu RACS CPR32-NET-BRD z interfejsem Ethernet
Centrala systemu kontroli dostępu RACS CPR32 NET BRD
- obsługa 32 kontrolerów dostępu serii PRxx1 lub PRxx2
- 250 000 zdarzeń w buforze
- osiem wejść NO/NC
- sześć wyjść tranzystorowych 1A/15V DC
- dwa wyjścia przekaźnikowe 1,5A/30V DC
- zasilanie: 24V DC, 18V AC lub 12V DC
- interfejs komunikacyjny: 2x RS485
- możliwość zarządzania przez sieć LAN/WAN
- port Ethernet w standardzie 10BASE-T 10/100Mb
- szyfrowany protokół komunikacyjny AES128 CBC
- wyjście zasilania 1 A/12 VDC oraz 200 mA/12 VAC
- obsługa akumulatora z kontrolą prądu ładowania oraz monitorowaniem jego stanu
- funkcje globalne: strefy alarmowe i strefy anti-passback
- integracja na poziomie stref alarmowych z centralami alarmowymi Integra (SATEL)
- obsługa 16 bezprzewodowych zamków systemu Aperio(ASSA ABLOY)
- aktualizacja oprogramowania wbudowanego (firmware)
- obsługa zewnętrznej karty pamięci
- możliwość rozszerzenia bufora o dodatkową kartę pamięci (33 mln. zdarzeń)
- suchy akumulator żelowy o napięciu 13,8 V i prądzie zasilania ok. 300 mA jako bateria rezerwowa
- średni pobór prądu 100 mA dla 18 VAC (bez obciążenia na wyjściach AUX i TML)
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: ok. 200g
- wymiary: 175x72x30 (szer./wys./dł.)
- gwarancja: 36 miesięcy
Centrale serii CPR są opcjonalnym elementem systemu kontroli dostępu RACS 4 umożliwiającym rozszerzenie jego możliwości o dodatkowe funkcje. Zakres dodatkowych funkcji zależy od typu zastosowanej centrali jak i typu kontrolerów, z którymi ona współpracuje. Lista funkcjonalności dostarczanych przez centrale jest szeroka i wymaga zapoznania się z dokumentacją techniczną produktu. Zastosowanie centrali CPR jest szczególnie wartościowe w odniesieniu do systemów bazujących na kontrolerach serii PRxx1, gdyż kontrolery te pracujące autonomicznie nie umożliwiają ani buforowania zdarzeń ani definiowania uzależnionych czasowo praw dostępu.
Centrala CPR32-NET-BRD jest opcjonalnym elementem systemu kontroli dostępu RACS. Zastosowanie centrali w systemie rozszerza jego funkcjonalność o pewne dodatkowe cechy. W odniesieniu do kontrolerów serii PRxx1 zastosowanie centrali umożliwia rejestrację zdarzeń, definiowanie czasowych praw dostępu, a także możliwość realizacji funkcji globalnych takich jak strefy APB i strefy alarmowe. W przypadku kontrolerów serii PRxx2 centrala CPR32-NET-BRD rozszerza funkcjonalność całego systemu wyłącznie o funkcje globalne. Centrala może obsługiwać 32 kontrolery dostępu serii PRxx1 lub PRxx2. Urządzenie posiada buffor 250 000 zdarzeń który może zostać rozszerzony przez kartę pamięci, sześć wyjść tranzystorowych, dwa wyjścia przekaźnikowe, osiem wejść NO/NC oraz suchy akumulator żelowy. Dodatkowo centrala posiada, interfejs Ethernet który pozwala zarządzać urządzeniem z poziomu sieć LAN/WAN. Centrala nie wymaga dodatkowego interfejsu komunikacyjnego. Komunikacja odbywa się wyłącznie za pośrednictwem wbudowanego w centralę portu Ethernet.
Kompatybilność z centralami INTEGRA
Centrala kontroli dostępu CPR32-NET-BRD została przystosowana do współpracy z centralami alarmowymi INTEGRA firmy SATEL. Pozwala przez to na synchronizacje stanów stref alarmowych pomiędzy systemem alarmowym, a systemem kontroli dostępu, dając przez to możliwość sterowania stanami stref central Satela z poziomu czytników i na odwrót. Połączenie przeprowadzone jest za pośrednictwem interfejsu komunikacyjnego INT-RS (SATEL) podłączonego do portu RS485, zaś w centrali Rogera za pomocą konwertera RS232-RS485.
Obsługa zewnętrznej karty pamięci
Centrala CPR32-NET-BRD może obsługiwać zewnętrzną kartę pamięci dostępną jako wyposażenie opcjonalne urządzenia. Na dodatkowej karcie możliwe jest archiwizowanie do 30 mln zdarzeń. Lokalizacja gniazda karty pamięci znajduję się pod baterią CR2032.
Rys.1 - Typowy schemat podłączenia centrali
