Wewnętrzny kontroler dostępu PR402DR-12VDC-BRD
Kontroler dostępu PR402DR / PR402DR-BRD / PR402DR-12VDC / PR402DR-12VDC-BRD
- możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
- współpraca z czytnikami serii PRT lub pracujących w standardzie Wiegand, Magstripe, Clock&Data
- osiem programowalnych linii wejściowych NO/NC
- dwa programowalne wyjścia tranzystorowe 1 A
- wyjście przekaźnikowe: 1,5A/30V DC i 5A/230V AC
- obsługa do 4000 użytkowników w systemie
- zasilanie: 12V DC
- komunikacja przez RS485
- klasa szczelności: IP20
- średni pobór prądu: 100mA
- dowolna topologia magistrali komunikacyjnej
- 99 harmonogramów czasowych
- 32 000 zdarzeń w buforze
- 250 grup dostępu
- lokalny anti-passback
- globalny anti-passback (dostępny tylko z centralą CPR32-SE-BRD)
- możliwość dołączenia ekspandera we/wy typu XM-2
- integracja z systemem alarmowym za pośrednictwem linii we/wy
- tryby drzwi: normalny, zablokowane, odblokowane i warunkowo odblokowane
- funkcja dwóch użytkowników, tryb podwójnej identyfikacji i inne zaawansowane funkcje KD
- szybka aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie
- możliwość podziału systemu na podsystemy
-
w modelu: PR402DR-12VDC
- obudowa DIN
- klasa szczelności: IP41
-
w modelu: PR402DR-BRD
- zasilanie: 18V AC, 12V DC lub 24V DC
- wbudowany zasilacz buforowy 1,5A
-
w modelu: PR402DR
- obudowa DIN
- zasilanie: 18V AC, 12V DC lub 24V DC
- wbudowany zasilacz buforowy 1,5A
- klasa szczelności: IP41
- kontrola dostępu w windach (wymaga modułów XM-8)
- zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
- współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
-
warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
-
waga:
- bez obudowy: 100g
- z obudową: 200g
-
wymiary (szer./wys./dł.)
- bez obudowy: 115x80x28mm
- z obudową: 124x85x73mm
- gwarancja: 36 miesięcy
Informacje o kontrolerze
Wewnętrzny kontroler PR402DR-12VDC jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. PR411DR to moduł elektroniczny kontrolera umieszczony w obudowie z tworzywa sztucznego przystosowanej do montażu na standardowej szynie DIN 35mm. Urządzenie jest zasilane napięciem 12V DC. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR402DR są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym.
System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie jest wyposażone w osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.
Wewnętrzny kontroler PR402DR-12VDC-BRD jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. Urządzenie nie posiada obudowy, oraz jest zasilane napięciem 12V DC Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR402DR są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym.
System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie jest wyposażone w osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.
Wewnętrzny kontroler PR402DR jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. PR411DR to moduł elektroniczny kontrolera umieszczony w obudowie z tworzywa sztucznego przystosowanej do montażu na standardowej szynie DIN 35mm. Urządzenie może być zasilane napięciem 18V AC, 12V DC lub 24V DC. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR402DR są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym.
System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie może być zasilane napięciem 18V AC, 12V DC lub 24V DC oraz jest wyposażone w zasilacz buforowy 1,5A, suchy akumulator żelowy o napięciu 13,8V i prądzie zasilania ok. 300 mA jako bateria rezerwowa, osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.
Urządzenie zasilane napięciem 12V, nie ładuje akumulatora!
Wewnętrzny kontroler PR402DR-BRD jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. Urządzenie nie posiada obudowy. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR402DR są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym.
System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie jest wyposażone w zasilacz buforowy 1,5A, suchy akumulator żelowy o napięciu 13,8V i prądzie zasilania ok. 300 mA jako bateria rezerwowa, osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.
Urządzenie zasilane napięciem 12V, nie ładuje akumulatora!
Programowanie kontrolera
Kontrolery zgodnie z ustawieniami fabrycznymi posiadają adres ID=00 oraz mają zaprogramowaną kartę MASTER, która jest dostarczana wraz z nowymi urządzeniami w zestawie. Kartę można użyć do wstępnego przetestowania urządzenia bezpośrednio po jego zainstalowaniu. Urządzenie programuję się z poziomu komputera za pomocą oprogramowania PR Master. Podłączenie kontrolera do komputera wymaga zastosowania odpowiedniego interfejsu komunikacyjnego: UT-2USB, UT-4DR lub RUD-1 albo zastosowania centrali CPR32-NET-BRD. Alternatywnie kontrolery serii PRxx2 można programować manualnie za pomocą komend klawiaturowych opisanych w instrukcji. Później, do programowania urządzenia można używać tak zwanych Kart Programujących. Karty Programujące to zwykłe karty zbliżeniowe, którym przypisano w trakcie konfiguracji specyficzne funkcje programujące.
Instalacja
Kontroler może być instalowany wewnątrz budynków. Wszystkie połączenia elektryczne należy wykonać przy odłączonym napięciu zasilania. Wszystkie urządzenia podłączone do magistrali komunikacyjnej RS485 systemu KD powinny mieć wspólny minus zasilania (GND), aby to zagwarantować, należy połączyć ze sobą minusy wszystkich zasilaczy używanych w systemie.
Zadania kontrolera dostępu
Podstawowym zadaniem kontrolerów dostępu jest podejmowanie decyzji związanych z obsługiwanym przejściem. Logika funkcjonowania przejścia oraz decyzje są podejmowane na bazie danych konfiguracyjnych zapisanych w wewnętrznej pamięci kontrolerów. Decyzje dotyczą między innymi praw dostępu, harmonogramów czasowych, trybów uzbrojenia systemu, sygnalizacji stanów alarmowych i innych.

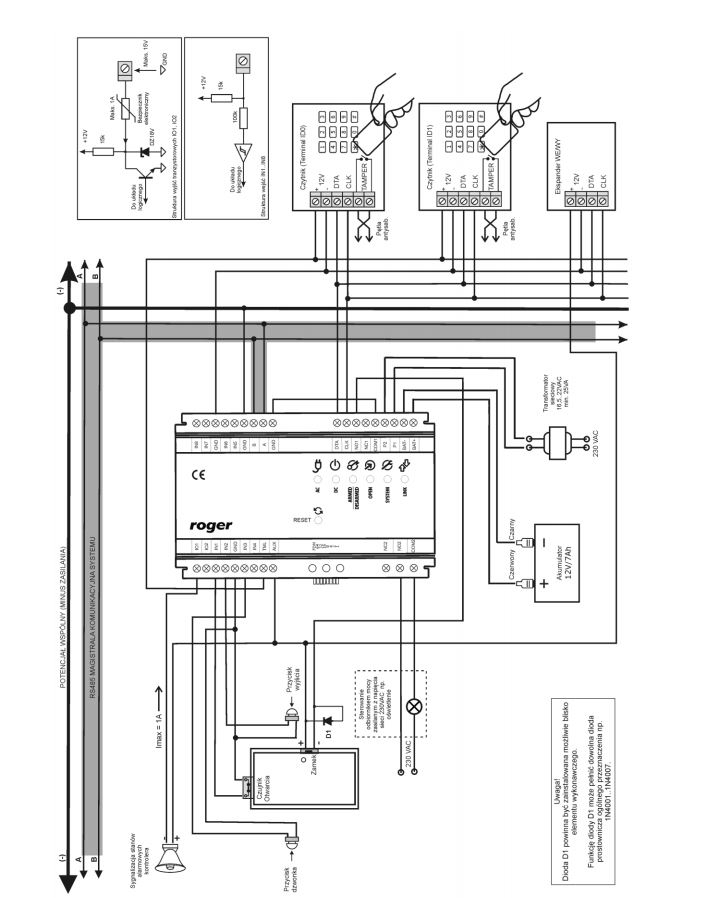

Rys.1 - Schemat typowego podłączenia kontrolera PR402DR lub PR402DR-BRD

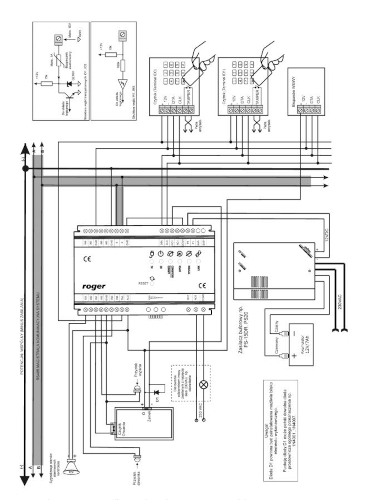

Rys.2 - Schemat typowego podłączenia kontrolera PR402DR-12VDC lub PR402DR-12V-BRD
