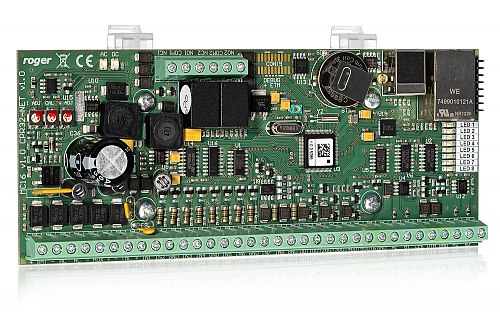

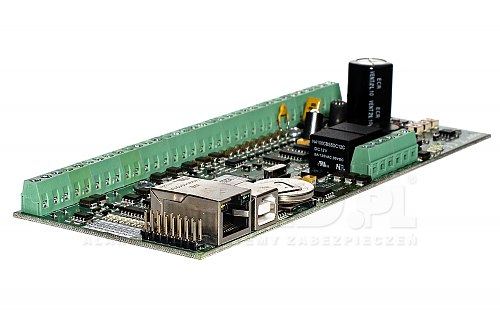

MC16-BAC jest kontrolerem przeznaczonym do realizacji funkcji automatyki budynkowej w ramach systemu RACS 5. W kontrolerze tym funkcje automatyki budynkowej realizuje się za pośrednictwem tzw. węzłów automatyki. Węzeł automatyki to stan logiczny w pamięci kontrolera, który z jednej strony może być sterowany przez użytkownika, a z drugiej, sam może sterować innym stanem kontrolera, w szczególności, stanem innego węzła automatyki. Stan węzła automatyki może być replikowany na liniach wyjściowych i w ten sposób służyć do sterowania systemami lub urządzeniami wykorzystywanymi w budynku (roletami, oświetleniem, klimatyzacją, ogrzewaniem, wentylacją i inne). Stanem węzła automatyki można sterować ręcznie (klawisz funkcyjny, zdalna komenda, logowanie na czytniku, przycisk podłączony do linii wejściowej) lub automatycznie z poziomu harmonogramów czasowych. W przypadku zastosowania tzw. Serwera Integracji systemu RACS 5, możliwe jest sterowanie węzłami automatyki oraz odczyt ich stanu z poziomu zewnętrznej aplikacji (np. systemu BMS). Tak jak w kontrolerach dostępu systemu RACS 5, linie wejściowe i wyjściowe w kontrolerze MC16BAC są wielofunkcyjne a sterowanie liniami wyjściowymi może odbywać się z użyciem priorytetów oraz modulacji. W zależności od wersji kontroler umożliwia obsługę do 64 węzłów automatyki. Podobnie jak w innych kontrolerach serii MC16, komunikacja z aplikacją zarządzającą VISO jest szyfrowana i odbywa się za pośrednictwem sieci LAN/WAN. Obsługa kontrolera MC16-BAC jest dostępna w darmowej wersji oprogramowania zarządzającego VISO ST i nie jest limitowana w zakresie ilości obsługiwanych kontrolerów w systemie. Kontroler MC16-BAC to wielofunkcyjny moduł elektroniczny, przeznaczony do stosowania w systemie RACS 5. Kontroler MC16-BAC nie realizuje funkcji kontroli dostępu i jest dedykowany wyłącznie do automatyki. Czytniki podłączone do MC16-BAC mogą być wykorzystywane do wydawania poleceń sterujących automatyką. Wykonanie poleceń może być uzależnione od uprawnień osoby wydającej polecenie.

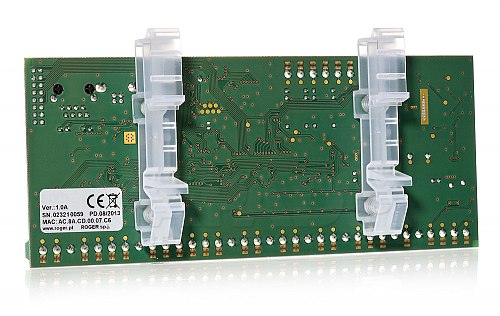

Podstawowy element systemu - kontroler MC16

Zarówno podstawowym jak i najważniejszym elementem każdego nowoczesnego systemu RACS 5 stanowi kontroler MC16. Urządzenie oferowane jest w wielu wariantach programowych różniących się między sobą polem zastosowania oraz ograniczeniami programowymi w ramach danego pola zastosowania. Wszystkie wersje kontrolera MC16 bazują na tym samym module elektronicznym, który oferuje:

Licencja

Ograniczenia programowe kontrolera MC16 określa jego plik licencyjny, który jest fabrycznie wgrany na kartę pamięci dostarczonej łącznie z urządzeniem. Istnieje możliwość rozszerzenia oryginalnej licencji fabrycznej. W przypadku oferowanej wersji MC16-PAC fabrycznie wgrana licencja obejmuje funkcjonalność dotyczącą kontroli przejścia oraz automatyki budynkowej.

Magistrala RS485

Komunikację urządzeń peryferyjnych serii MCT i MCX z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 takich urządzeń, każde o indywidualnym adresie w zakresie 100-115. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów. Protokół komunikacyjny wykorzystywany na magistrali RS485 kontrolerów serii MC16 wykorzystuje autorski algorytm szyfrujący. Algorytm ten szyfruje dane kluczem 32b i posiada mechanizm zabezpieczający dane przed replikowaniem przez obce urządzenia.

Wskaźnik LED

Linie wejściowe

Kontroler udostępnia 8 parametrycznych linii wejściowych ogólnego przeznaczenia typu NO, NC, 3EOL/DW/NO i 3EOL/DW/NC. Typy i parametry elektryczne wejść takie jak czas reakcji i rezystory parametryzujące ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje przypisuje się poszczególnym wejściom w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość fizycznego podwojenia dostępnych linii wejściowych w przypadku ustawienia typu 3EOL/DW a na poziomie programu VISO można przypisywać poszczególnym liniom wielu funkcji naraz.

Linie wyjściowe

Kontroler udostępnia 6 wyjść tranzystorowych OUT1-OUT6 typu otwarty kolektor o obciążalności 15V/150mA oraz 2 wyjścia przekaźnikowe REL1 i REL2 ze stykami NO/NC o obciążalności 30V/1,5A DC/AC. Dodatkowo dostępne są 2 wyjścia tranzystorowe CLK i DTA o ile nie są one wykorzystywane do obsługi interfejsu RACS CLK/DTA. Parametry elektryczne wyjść takie jak polaryzacja ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje poszczególnym wyjściom przypisuje się w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wyjścia z ustaleniem ich priorytetów.

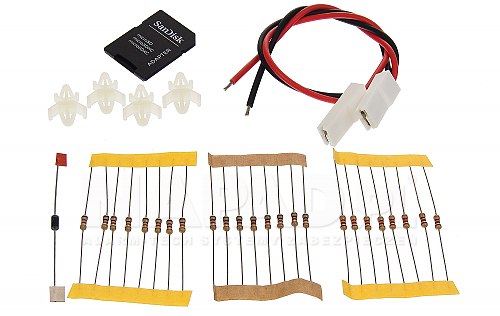

Karta pamięci i licencja

Kontroler jest wyposażony kartę pamięci FLASH, która służy m.in. jako lokalny bufor zdarzeń (8 mln), miejsce przechowywania pliku licencji kontrolera oraz źródło parametrów konfiguracyjnych. Karta pamięci oraz prawidłowa licencja są niezbędne do funkcjonowania kontrolera. W razie potrzeby, plik license.cfg można skopiować na kartę pamięci z wykorzystaniem zewnętrznego czytnika a w przypadku zamiany istniejącej licencji można ją wgrać z poziomu programu VISO.

Nowoczesny system RACS 5

System RACS 5 jest grupą produktów oraz towarzyszącego mu oprogramowania przeznaczoną do realizacji funkcji fizycznej kontroli dostępu, automatyki budynkowej oraz systemu alarmowego w budynkach. RACS 5 jest łatwo skalowalny i może być stosowany w instalacjach o dowolnej wielkości począwszy od tych najmniejszych, bazujących na jednym przejściu do tych największych obsługujących biurowce, hotele czy stadiony. System kontroli dostępu RACS 5 obejmuje kontrolery wielu przejść serii MC16, czytniki zbliżeniowe MCT, ekspandery wejść/wyjść MCX, program zarządzający VISO oraz aplikację do konfiguracji niskopoziomowej RogerVDM.
